塑胶模具注塑加工厂家模具设计模具对产品的生产起着决定性的作用，俗话说“工欲善其事必先利其器”，有些小规模厂家没有开模能力，会把模具外发给其他供应商，这样就有很多的不可控因素产生，比如模具的日常维护、模具的交期等等，所以找一家有设计和开模能力的塑胶注塑模具加工厂家是挺重要的，今天世邦注塑加工小编给大家分享一些模具设计经验。

1.胶件排位胶件排位是指据客户要求，将所需的一种或多种胶件按合理注塑工艺、模具结构进行排列。

胶件排位与模具结构、塑胶工艺性相辅相成，并直接影响着后期的注塑工艺，排位时必须考虑相应的模具结构，在满足模具结构的条件下调整排位。

从注塑工艺角度排位需考虑以下几点：a、流道长度；b、流道废料；c、浇口位置；d、进胶平衡； e、型腔压力平衡。

从模具结构角度需考虑一下几点：a、满足封胶要求b、满足模具结构空间要求:铲基，行位，斜顶等空间要求，模具结构件是否足够强度，多个运动件是否干涉，司筒位置要避开顶棍孔位置等。

c、充分考虑螺钉、冷却水及顶出装置:排位需注意螺丝、顶针对冷却水孔的影响。

d、模具长宽比例是否协调:模具尽量紧凑，长宽比例适当，同时要考虑注射机安装要求。

2.报价图的绘制及订料a、报价图是模具的最初设计方案，也为模具订料提供参考说明。

报价图是在原来排模的基础上，对模具模胚及其结构和模肉料大小作的一个相对详细的标识。

b、订料是在报价图的基础上，绘制模坯简图，填写订料单。

订料需注意要根据模具的各种要求，要适当选择各种模具材料。

3.模具结构设计模具结构是由注射机类型和胶件特点所决定。

设计时着重从以下方面考虑：(1)注塑机的技术规格；(2)塑胶的工艺性能；(3)浇注系统，包括流道、浇口等；(4)成型零部件；(5)常用结构零部件；(6)行位机构；(7)顶出机构；(8)模具温度控制；(9)排气； (10)模具材料。

模具设计需综合考虑各种因素，选择合理结构形式，满足模具成形目的。

a、胶件排位在3D设计阶段，此时排位根据设计开始的2D排位做更深入的设计。

b、分模选择正确的分型面，考虑封胶距离，构建基准平面，平衡侧向压力，平坦唧嘴碰面，细小孔的碰插穿处理，避免产生尖钢，综合考虑产品外观等等需考虑好。

c、模具强度的校核与提高为满足模具能够正常工作，不仅要校核模具的整体性强度，也要校核模具局部结构的强度。

针对具体机构作某些改进，提高局部强度：d、模具零件的设计模具零件按其作用可分为成型零件和结构零件。

成形零件是指直接参与形成型腔空间的结构件，如凹模(型腔)、凸模(型芯)、镶件、行位等；结构零件是指用于安装、定位、导向、顶出以及成形时完成各种动作的零件，如定位圈、唧咀、螺钉、拉料杆、顶针、密封圈、定距拉板、拉勾等等。

镶件的拆分，主要考虑以下方面：（1）不能产生尖钢，薄钢（2）易于加工（3）易于修整尺寸及维修（4）保证成型零件强度（5）易于装配（6）不能影响外观（7）综合考虑冷却（做镶件后局部冷却困难，要考虑其冷却情况）结构零件设计中，顶针的布置和运水的布局一般遵循的原则是先布顶针，然后布运水，再调顶针。

但实际制作过程中，往往要考虑改模的情况，模具制作完成后没有马上开始运水，只能在改模完成一定后再根据改后情况来开。

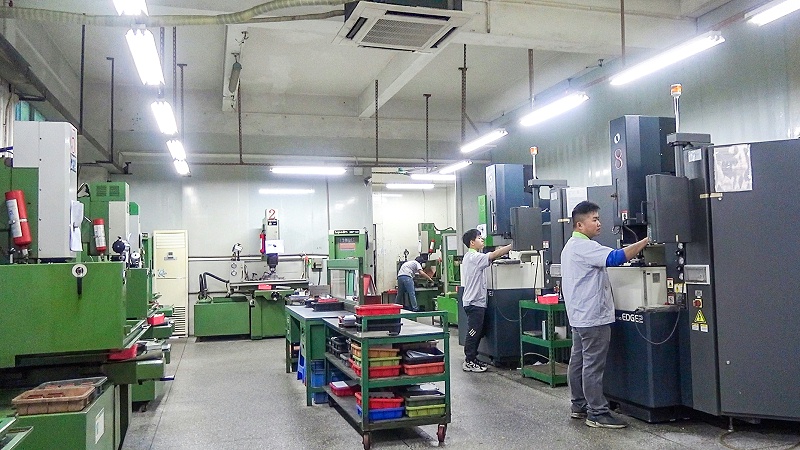

世邦注塑模具加工工厂是一家专注于从事精密模具设计制造及精密注塑制品生产集团企业，公司专注于为各pin牌提供从产品设计、精密模具制造、注塑成型与组装、售后服务为一体整套解决方案，产品广泛应用于家用家电器外壳配壳配件、医疗医用器械注塑配件、化妆品包装注塑件等领域。
